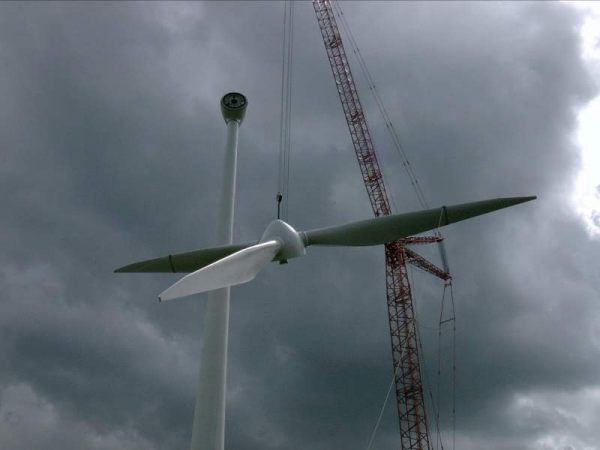

Endmontage einer ENERCON E-66
Standort Sessenreuth
Bitte auf das obere Bild Klicken um zu einer Externen Bildergalerie von mir zu gelangen
Weiter Bilder habe ich freundlicherweise vom Ingenieurbüro Beermann zur Verfügung gestellt worden.
Das Copyright der Bilder liegt alleine bei Herrn Beermann
27.07.2002: Tag der offenen Tür
Die E-66 mit 1.800 kW ist eine in Optik und Technologie ausgewogene Windenergie-Anlage. Im unverkennbaren ENERCON Design des renommierten Architekten Sir Norman Foster prägen die fließenden Formen der E-66 ein homogenes Erscheinungsbild in jedem Umfeld. Allein die mächtigen Rotoren von bis zu 32 m Länge sind ein Phänomen. Sie bewegen sich in einem ungewöhnlich niedrigen Drehzahlbereich, der unterhalb der Herzschlagfrequenz liegt und eine angenehme Wirkung auf den Betrachter hat. Mit der gleichen Laufruhe demonstriert die E-66 Leistungsstärke: Dank des hohen Wirkungsgrades der Generatorentechnik bietet die E-66 Spitzenerträge sowie eine schnelle Amortisation. Damit ist sie in ihrer Leistungsklasse ein wertvoller Impuls für die regenerative Energiezukunft.
Daten der getriebelosen E-66 |
|
| Nennleistung: | 1.800 kW |
| Rotordurchmesser: | 70 m |
| Nabenhöhe: | 65 98 m |
| (Turm- und Gründungsvarianten) | |
| Anlagenkonzept : getriebelos, variable Drehzahl, Einzelblattverstellung | |
| Rotor mit Blattverstellung | |
| Typ: | Luvläufer mit aktiver Blattverstellung |
| Drehrichtung: | Uhrzeigersinn |
| Blattanzahl | 3 |
| Überstrichene Fläche: | 3.848 m2 |
| Blattmaterial: | GFK (Epoxydharz); integrierter Blitzschutz |
| Drehzahl: | variabel, 10 22 U/min |
| Tippgeschwindigkeit: | 35 76 m/s |
| Blattverstellung: | je Rotorblatt ein autarkes Stellsystem mit zugeordneter Notversorgung |
| Antriebsstrang mit Generator | |
| Nabe: | starr |
| Hauptlager: | zweireihiges Kegelrollenlager/ Zylinderrollenlager |
| Generator: | direktgetriebener ENERCON Ringgenerator |
| Netzeinspeisung: | ENERCON Wechselrichter |
| Bremssysteme: | drei autarke Blattverstellsysteme mit Notversorgung |
| Rotorhaltebremse | |
| Rotorarretierung | |
| Windnachführung: | aktiv über Stellgetriebe, lastabhängige Dämpfung |
| Einschaltwindgeschwindigkeit: | 2,5 m/s |
| Nennwindgeschwindigkeit: | 12,0 m/s |
| Abschaltwindgeschwindigkeit: | 28 34 m/s |
| Fernüberwachung: | ENERCON SCADA |
